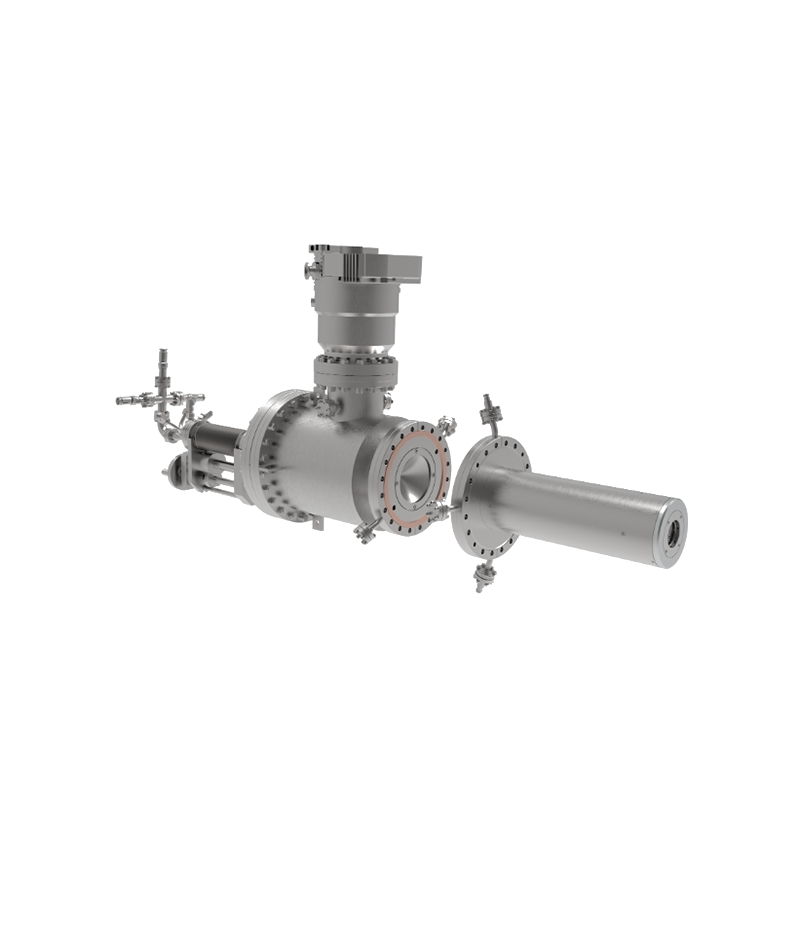

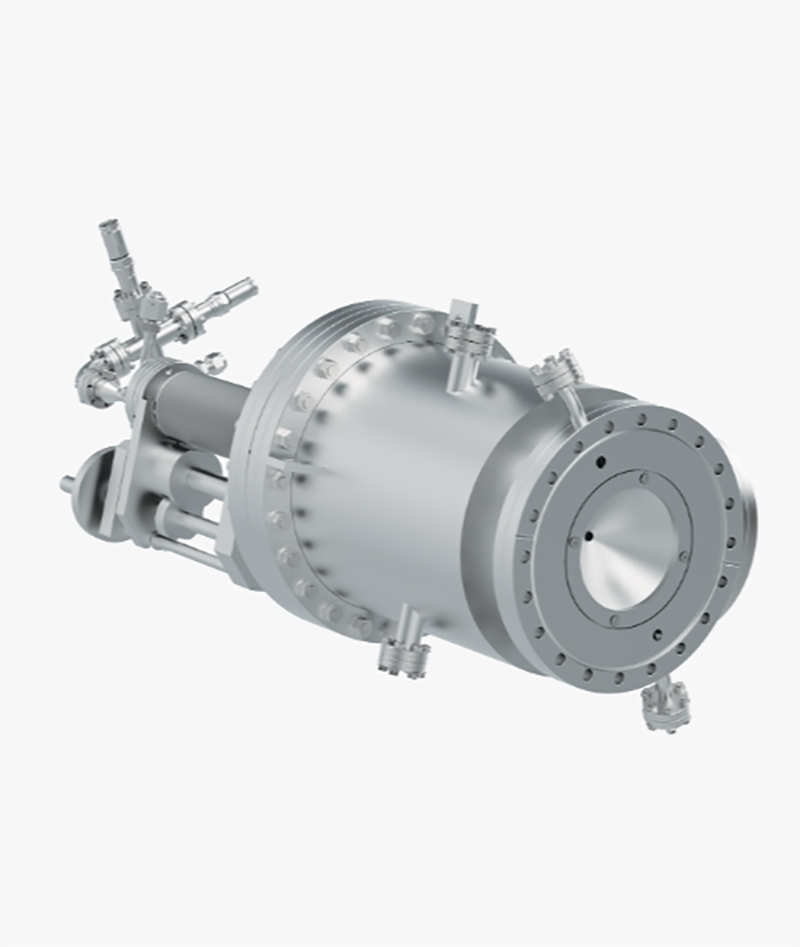

合金纳米颗粒UHV沉积源

合金纳米颗粒UHV沉积源是纳米颗粒沉积源，可在超高真空中将
纯纳米颗粒和合金纳米颗粒沉积到样品上，从而形成功能性涂层。
此外，我们可以通过精确控制纳米颗粒的大小、组成和结构来定

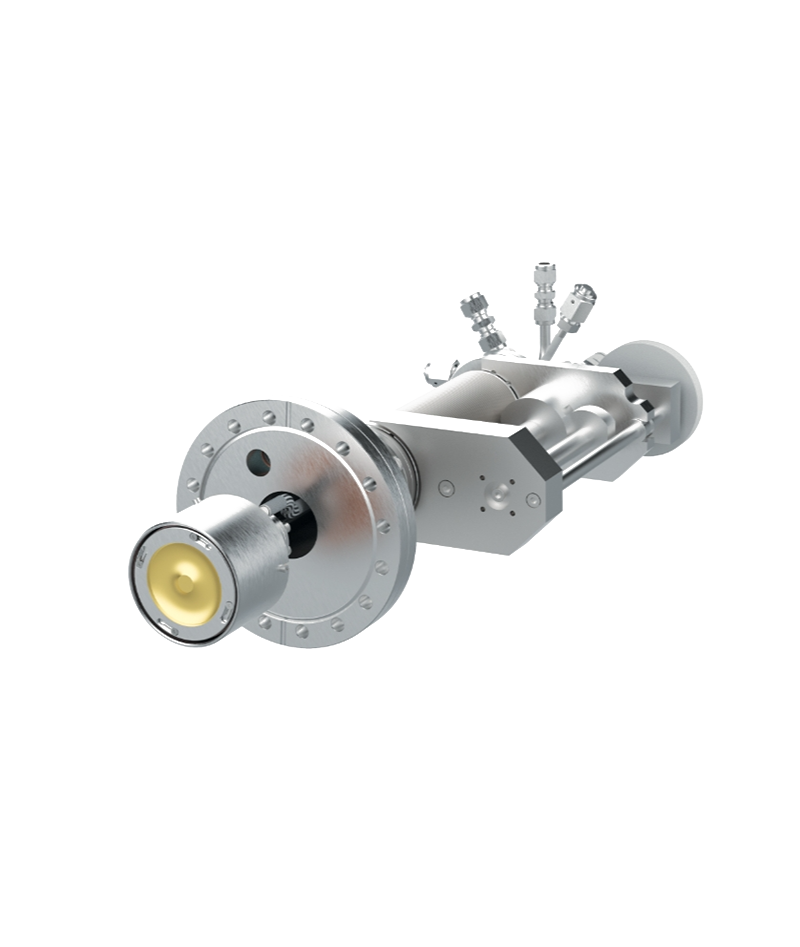

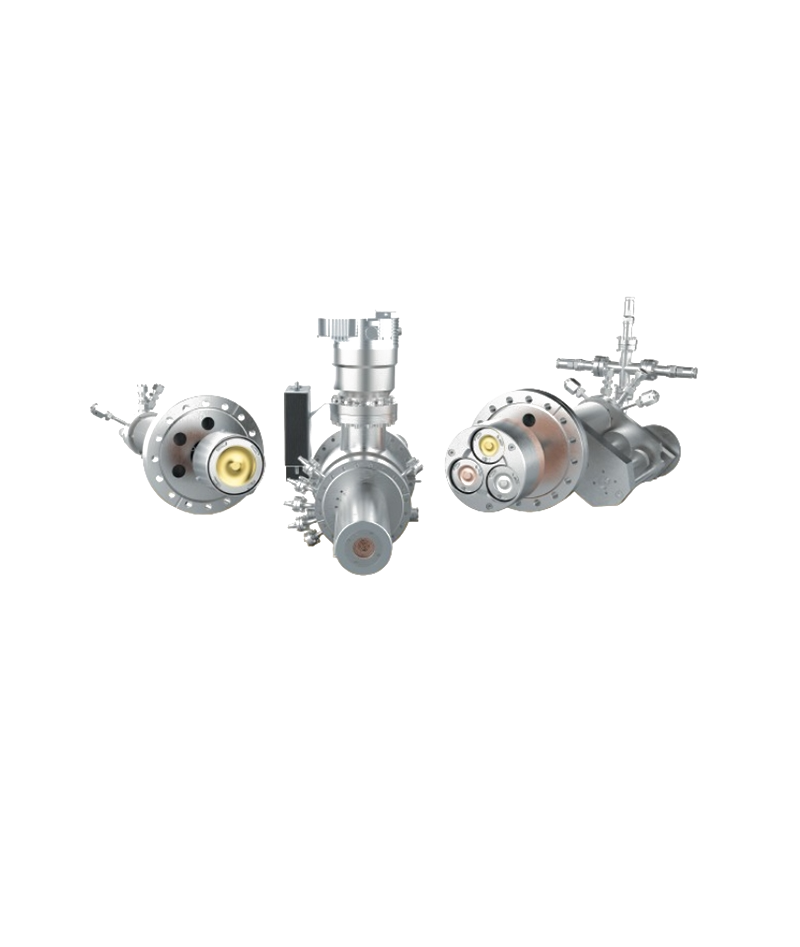

制纳米颗粒涂层的性能。此外，还提供以下源：单个 1英寸源
（NL-D1）、一个 2 英寸源（NL-D2）或三个 1 英寸源
（NL-D3）。最后，我们可以将这些源集成到您现有的 PVD 系统
中，或将它们集成到我们定制的真空系统中。

主要特点

沉积纯合金、无碳氢化合物、非团聚的纳米颗粒。
实现亚单层或高孔隙率 3-D 纳米涂层。
NL-D3 可同时使用两种或三种材料沉积多达三种材料，无论是单独沉积还是合金材料。
所有源均与 DC 和 Pulsed DC 电源兼容。

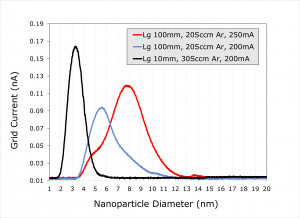

通过调整各种工艺参数（如气体流量、气体类型、磁控管功率和聚集长度（Lg））或改变聚集区孔径的大小，来控制纳米颗粒涂层

的性能。

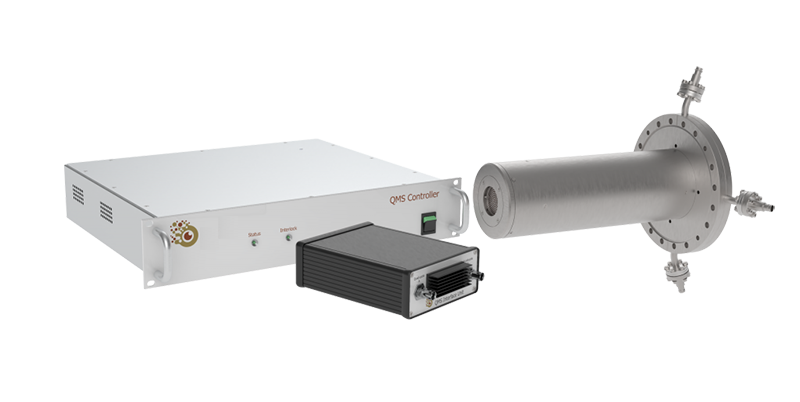

使用四极杆质谱仪控制纳米粒径

质量过滤器能够按质量或直径实时扫描或过滤沉积的纳米颗粒，从而促进生长条件的优化。


突出

⇒ 在 1 – 20 nm 范围内调整纳米粒径分布。

⇒ 将纳米涂层层密度从亚单层修改为 3D 纳米多孔覆盖，促进涂层从松散结合到紧密粘附。

⇒ 管理纳米颗粒的形状和结构，从结晶形式过渡到无定形形式。

⇒ 对飞行中的纳米颗粒进行质谱分析，范围为 100 – 106AMU 的。

⇒ 实现纳米颗粒粒度过滤，质量分辨率精度为 +/-2%。

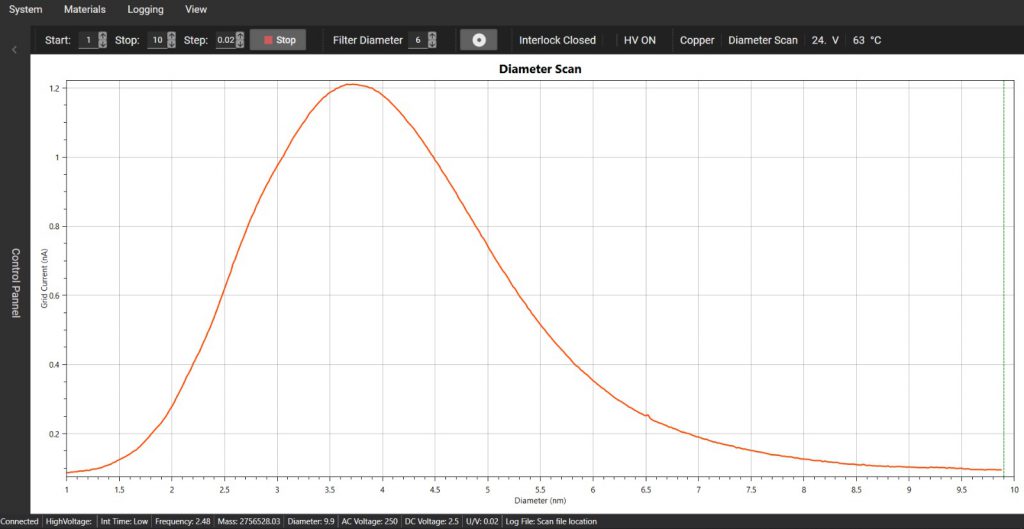

控制软件

通过简单且用户友好的 Windows™ 软件界面进行操作。

QMS 软件

突出

质谱数据记录
标准材料的预加载质量校准数据
新材料或合金的输入参数
完全控制 QMS 操作和扫描配置

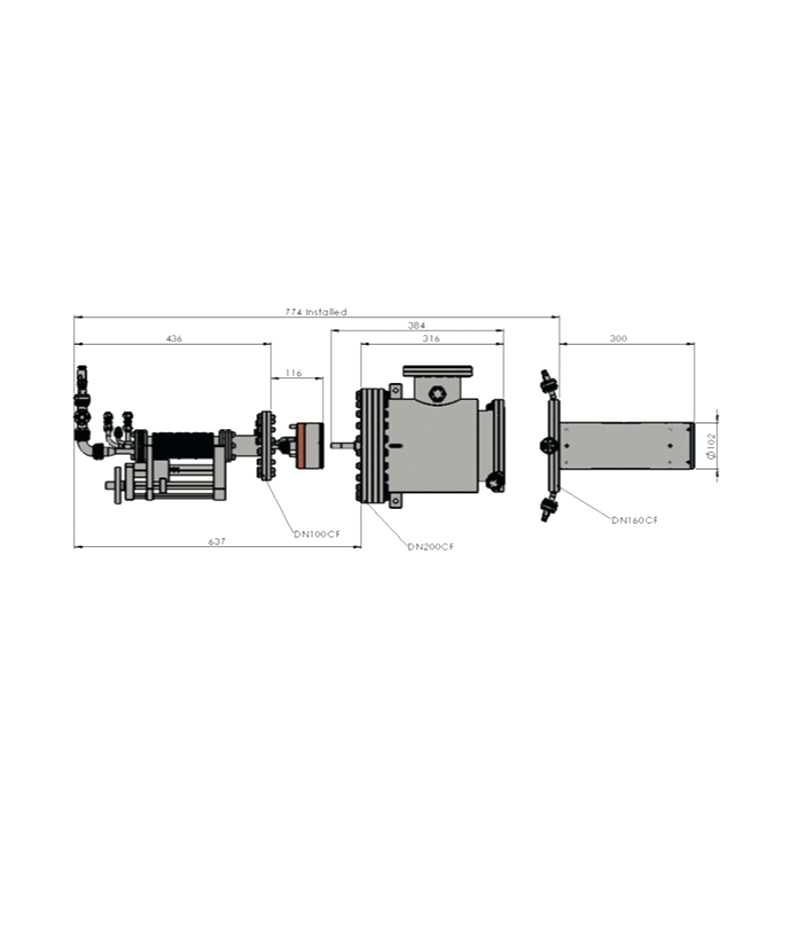

规格

效用	NL-DXX 系列	NL-质量管理体系
安装法兰	DN160CF	DN160CF
电流	630V 直流或脉冲直流	100-250Vac
		4Amp 保险丝
气	氩/氦
	2-100Sccm
冷却夹套	水或 LN2
	流量 2 升/分钟（0.52 US GPM）
泵	120 升/米（4.2 CFM）前级泵
	300升/米（10.6 CFM）涡轮分子泵
孔径板	标配 2 mm、3 mm、4 mm 和 5 mm 孔径板

选择

源选项	NL-D1 系列	NL-D2 系列	NL-D3 系列
源输出	75W 直流	100W 直流	3 个 75W 直流
溅射靶材	1 x 1 英寸	1 x 2 英寸	3 x 1 英寸
目标厚度	0.5 – 3 毫米
